En estudios geológicos, el Ensayo de Penetración Estándar (SPT) proporciona datos invaluables sobre la estratigrafía y propiedades del suelo. Esta información es crucial para identificar peligros potenciales como deslizamientos de tierra o sumideros y para evaluar la idoneidad de los sitios para proyectos de construcción. Al realizar sistemáticamente SPTs en diferentes áreas, geólogos e ingenieros pueden mapear las condiciones subsuperficiales, mejorando nuestra comprensión de la diversidad geotécnica de la Tierra. Este conocimiento es esencial para la planificación del uso del suelo seguro y sostenible.«Determinación de propiedades del suelo a partir de la prueba de penetración estándar complementada con medición de torque (spt-t)»
El Ensayo de Penetración Estándar (SPT) generalmente implica conducir un muestreador de cuchara partido en el suelo utilizando un peso estándar y una altura de caída. La profundidad de la muestra SPT se determina por la longitud del tubo del muestreador utilizado y la penetración alcanzada durante la prueba. La longitud típica del tubo es de 18 pulgadas (457 mm), y la muestra SPT generalmente se recupera de las últimas 6-8 pulgadas (150-200 mm) del tubo. Sin embargo, la profundidad de la muestra SPT puede variar según los requisitos específicos del proyecto y las condiciones del suelo.«Caracterización del suelo subterráneo utilizando investigaciones geoeléctricas y geotécnicas en un sitio de puente en la región del Himalaya de Uttarakhand»
| Valor N de SPT | Tipo de Suelo | Densidad Relativa | Ángulo de Fricción Típico (°) | Cohesión (kPa) | Capacidad de Carga (kPa) | Permeabilidad (cm/seg) | Resistencia al Cizallamiento (kPa) |
|---|---|---|---|---|---|---|---|
| 0 - 3 | Arena Suelta / Arcilla Blanda | Muy Suelta / Muy Blanda | 25 - 30 | 1 - 20 | 114 - 284 | 10^-5 - 10^-7 | 17 - 41 |
| 4 - 9 | Arena Media / Arcilla Firme | Suelta / Blanda | 28 - 31 | 25 - 48 | 315 - 460 | 10^-4 - 10^-6 | 46 - 74 |
| 11 - 27 | Arena Densa / Arcilla Rígida | Media / Firme | 30 - 34 | 53 - 92 | 517 - 689 | 10^-3 - 10^-5 | 76 - 95 |
| 32 - 49 | Arena Muy Densa / Arcilla Muy Rígida | Densa / Rígida | 35 - 40 | 106 - 183 | 728 - 993 | 10^-2 - 10^-4 | 104 - 142 |
| > 50 | Arena Grava / Arcilla Dura | Muy Densa / Dura | > 40 | > 200 | > 1000 | 10^-1 - 10^-3 | > 150 |
El Ensayo de Penetración Estándar (SPT) es un método esencial utilizado en geotecnia para realizar estudios geológicos. Implica introducir una varilla de acero hueca en el suelo, que luego se llena con muestras de suelo o roca. Se mide y registra el número de golpes necesarios para introducir la varilla a cierta profundidad. Este ensayo proporciona información valiosa sobre las condiciones del subsuelo, incluyendo su densidad, resistencia y compresibilidad. El SPT es ampliamente utilizado en el diseño de cimentaciones, análisis de estabilidad de taludes y clasificación de suelos, siendo una herramienta crucial para los ingenieros geotécnicos en diversos proyectos de ingeniería civil.«Método de evaluación del potencial de licuefacción utilizando el valor del ensayo de penetración estándar basado en el índice de comportamiento del suelo CPTu»
040.webp)
Una alternativa a la Prueba de Penetración Estándar (SPT) es la Prueba de Penetración de Cono (CPT). La CPT implica insertar un penetrometro con forma de cono en el suelo y medir la resistencia a la penetración. Proporciona mediciones continuas de propiedades del suelo como fricción, cohesión y características de consolidación. La CPT suele ser más rápida y proporciona datos más precisos y confiables en comparación con la SPT. Otras alternativas a la SPT incluyen la Prueba de Penetración de Cono Dinámico (DCPT) y la Prueba del Dilatómetro de Marchetti (DMT).«Diseño y análisis de pilotes individuales bajo cargas laterales en suelos no cohesivos basado en el ensayo de penetración estándar (SPT).»

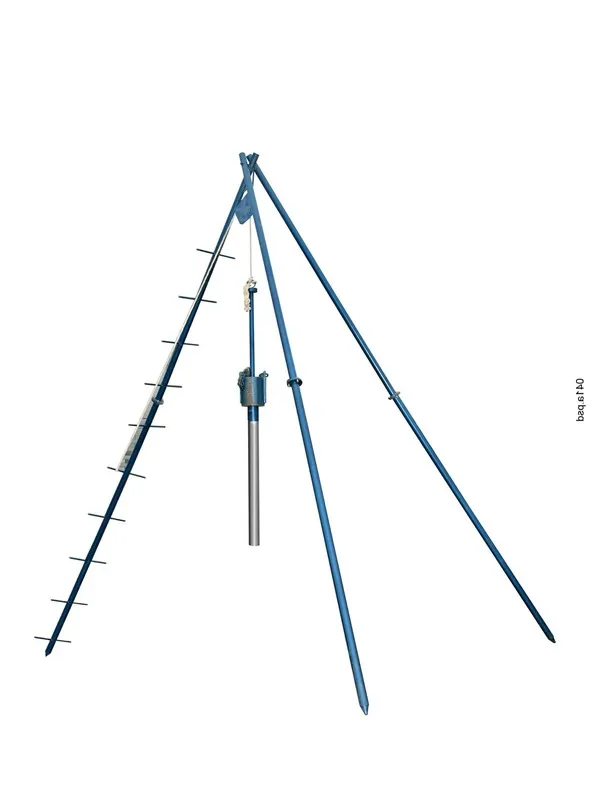

El martillo del Ensayo de Penetración Estándar (SPT) generalmente pesa 63.5 kg (140 libras) y tiene una caída libre de 760 mm (30 pulgadas). Se utiliza en geotecnia para conducir un muestreador de barril dividido en el suelo para recolectar muestras de suelo, así como para medir la resistencia del suelo a la penetración (valor N). El martillo SPT se deja caer desde una altura especificada para proporcionar un golpe estándar al muestreador. El número de golpes requeridos para conducir el muestreador ciertas distancias se registra y se utiliza para evaluar las propiedades del suelo.«Normalización del estrés de sobrecarga y correcciones de longitud de varilla para la prueba de penetración estándar»
El Ensayo de Penetración Estándar (SPT) no se utiliza típicamente específicamente para probar suelos de arcilla. Es una prueba in situ ampliamente utilizada para medir la resistencia del suelo durante la penetración utilizando un muestreador estándar y un martillo de 63.5 kg que se deja caer desde una altura de 760 mm. Sin embargo, la prueba SPT proporciona información limitada sobre las propiedades de ingeniería de los suelos de arcilla, ya que está diseñada principalmente para suelos granulares. Otros métodos de prueba como los ensayos de consolidación o los ensayos de corte directo son más apropiados para evaluar las propiedades de los suelos de arcilla.«Mapeo espacial de las propiedades del suelo geotécnico a múltiples profundidades en la región de sialkot, Pakistán environmental earth sciences»
Varios factores pueden afectar los resultados de la Prueba de Penetración Estándar (SPT). Algunos de estos factores incluyen la energía del martillo utilizado, el peso del martillo, la altura desde la que se suelta, la condición de la varilla de perforación y el muestreador, el tipo de suelo que se está probando, la profundidad de la prueba y la técnica utilizada por el operador. Asegurar que estos factores se consideren y controlen adecuadamente durante las pruebas es crucial para obtener datos precisos y confiables para el análisis y diseño geotécnico.«Análisis del balance energético durante las pruebas de penetración estándar en una calibración virtual»
